SAD
ACCOPPIAMENTO:
Acciaio/Acciaio.
CARATTERISTICHE:
Snodo assiale autoallineante consente la compensazione di flessioni angolari e piccoli scostamenti radiali. presenta estremità filettate maschio/ femmina.
Costruito in acciaio 9SMnPb28.
Forniti con trattamento di Zincatura galvanica.
CAMPI DI APPLICAZIONE:
Snodo assiale autoallineante per applicazioni su cilindri pneumatici . Questo snodo, serve per correggere gli errori di allineamento, sia radiali che angolari , tipici su macchinari costruiti di carpenteria. Utilizzare questo accessorio, allunga la vita del cilindro pneumatico, in quanto diminuiscono le sollecitazioni da sfregamento.
NORMATIVE:
ISO 6431, ISO 15552, ISO 21287, CNOMO 06.07.02.
SNODI AUTOALLINEANTI
• MATERIALE: ACCIAIO SU ACCIAIO, ZINCATO

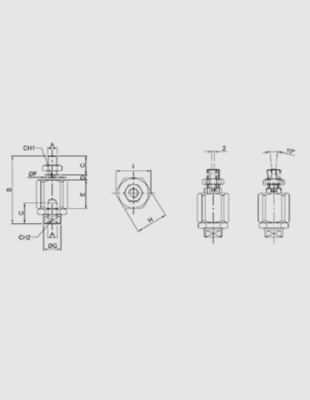

TABELLA TECNICA
| ninjacolumn1 | ninjacolumn2 | ninjacolumn3 | ninjacolumn4 | ninjacolumn5 | ninjacolumn6 | ninjacolumn7 | ninjacolumn8 | ninjacolumn9 | ninjacolumn10 | ninjacolumn11 | ninjacolumn12 | ninjacolumn13 | ninjacolumn14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SIGLA CODE | CILINDRO Ø CYLINDER | A | B | C | D | E | F | G | H | I | CH1 | CH2 | PESO Kg. |
| SAD06 | 12/16 | M6x1 | 35 | 10 | 3.5 | 17.5 | 6 | 8.5 | 14.5 | 13 | 5 | 7 | 0.025 |
| SAD08 | 20 | M8x1.25 | 57 | 20 | 4 | 28.8 | 8 | 12.5 | 19 | 17 | 7 | 11 | 0.06 |
| SAD10.1 | 25/32 | M10x1.25 | 71 | 20 | 5 | 35 | 14 | 22 | 32 | 30 | 12 | 19 | 0.22 |
| SAD10 | - | M10x1.5 | 71 | 20 | 5 | 35 | 14 | 22 | 32 | 30 | 12 | 19 | 0.22 |
| SAD12.1 | 40 | M12x1.25 | 75 | 24 | 5 | 35 | 14 | 22 | 32 | 30 | 12 | 19 | 0.23 |
| SAD12 | - | M12x1.75 | 75 | 24 | 5 | 35 | 14 | 22 | 32 | 30 | 12 | 19 | 0.23 |
| SAD16.1 | 50/63 | M16x1.5 | 103 | 32 | 8 | 54 | 22 | 32 | 45 | 41 | 20 | 30 | 0.66 |
| SAD20.1 | 80/100 | M20x1.5 | 119 | 40 | 8 | 54 | 22 | 32 | 45 | 41 | 20 | 30 | 0.7 |
